报告编号：TPRI/GK-RA-D+R-2017-814
现场总线设备
Profibus接口测试报告
西安热工研究院有限公司
西热控制技术有限公司
2017年8月
此报告仅针对特定项目特定型号设备特定版本的Profibus接口测试。
目录
1 基本信息…………………………………………………………………………..2
2 测试内容…………………………………………………………………………..3
2.1 连接方式……………………………………………………………………...3
2.2 设备组态……………………………………………………………………...4
2.3 在线数据……………………………………………………………………...5
2.4 设备管理……………………………………………………………………...6
3 测试结果…………………………………………………………………………..7
3.1 连接…………………………………………………………………………...7
3.2 数据格式说明………………………………………………………………...8
3.3 抗干扰能力测试……………………………………………………………...8
3.4 自恢复能力测试……………………………………………………………...8
4 结论………………………………………………………………………………..9
1、
基本信息
测试时间：
测试地点：中电普安电厂
|
相关项目 |
|
|
|
被测设备 |
名称 |
IDAS9000远程I/O |
|
型号 |
IDAS9000 |
|
|
软件版本 |
V3.0 |
|
|
硬件版本 |
V2.0 |
|
|
接口版本 |
V2.0 |
|
|
总线规约 |
PROFIBUS DP V0 |
|
|
连接方式 |
端子接线 |
|
|
测试系统 |
系统版本 |
艾默生DCS系统 |
|
系统CPU版本 |
5X |
|
|
PROFIBUS主站通讯卡型号及版本 |
5X |
|
|
PROFIBUS组态软件版本 |
Ovation |
|
|
GSD文件相关信息 |
IDAS9000.GSD |
|
|
EDD文件相关信息 |
无 |
|
|
通信速率 |
|
500Kbps |
2、
测试内容
2.1 连接方式
设备支持PROFIBUS

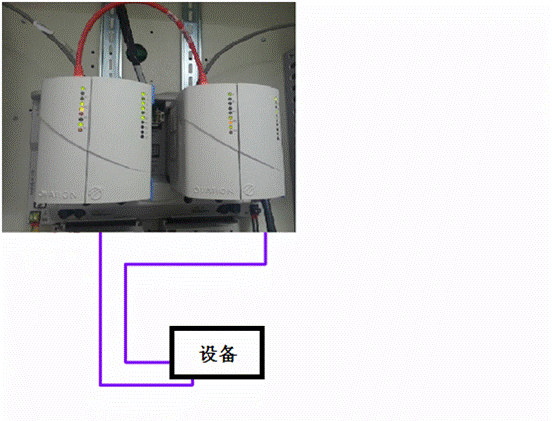

DP协议，采用端子连接方式，单网DP总线接口，具有液晶屏，可就地显示阀位反馈等参数，有就地旋钮。连接线路如下：OvationProfibus单网通讯站－>单网DP通信电缆－>智能前端。具体连接示意见下图：
2.2 设备组态
选用Ovation

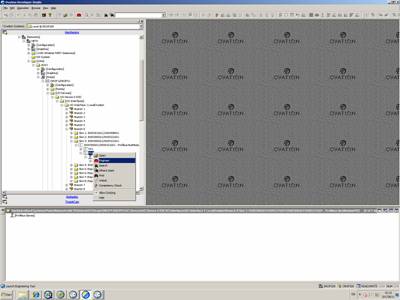

图1：总线组态图

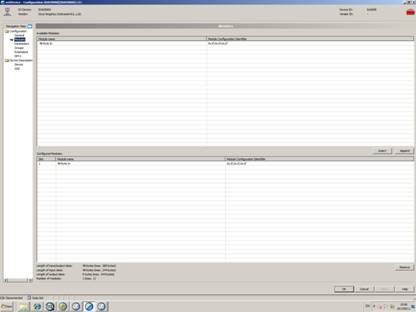

图2：数据配置图

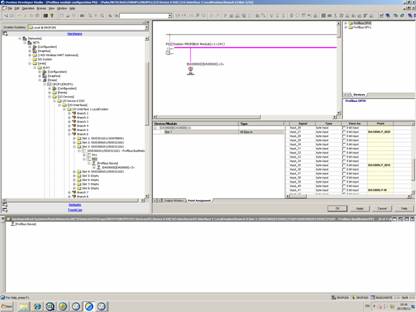

图3：IO点配置图
2.3 在线数据
将工程保存并编译下装至Ovation通信站后，单网通讯指示均正常。激活程序并进入在线监视模式后，可从系统中查看到当前通讯连接状态、设备报警信息及从设备读取的I/O数据等。从在线数据可以看到数据通讯正常，读取的温度反馈与设备LCD上显示的数值一致。

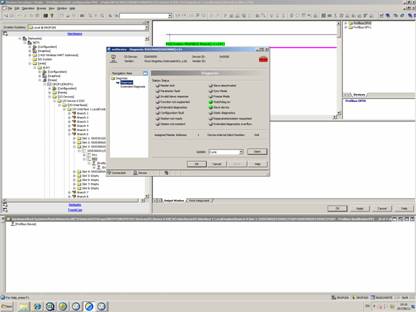

图4：设备通信诊断信息1

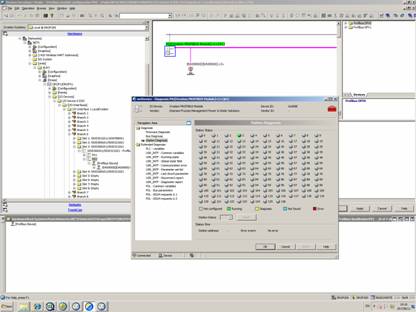

图5：设备通讯状态信息

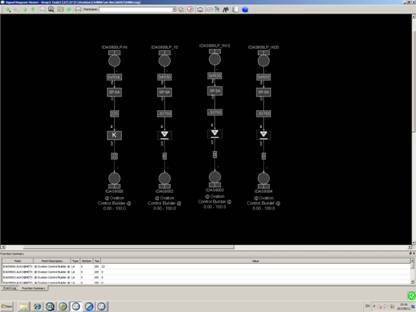

图6：设备在线组态
3、
测试结果
3.1 连接
此设备支持PROFIBUS DP V0协议，单网DP接口，可直接与Ovation系统的单网通信主站相连。

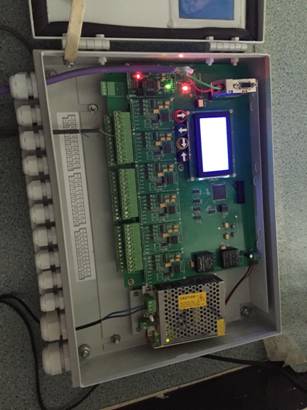

DP信号电缆接线方法：
DP地址设置：
控制器要想和 Profibus 通讯，连在同一 Profibus 网络上的不同控制器需要设置各不相同的地址，控制器Profibus 支持地址范围 1-125。控制器的地址通过拨码开关进行设置，拨码开关S1为二进制格式，系统支持127个子地址设定：S1.1无效，默认为0，S1.2～S1.8为7个有效位，拨码开关向上拨为1，向下为0
3.2数据格式说明
数据为16进制有符号定点数，倍率为0.1，例如收到0xF830，对应的十进制数为-2000,那么前置机的实际采样数值为-2000*0.1=-200.0
3.3 抗干扰能力测试
测试方法：设备和通信站正常通讯后，将设备靠近380V动力电缆，并利用对讲机、手机等通信工具对设备施加干扰，观察设备的通信诊断情况及数据传输。
测试结果：施加干扰后，设备运行正常，无通信诊断信号，数据传输稳定无扰动。
3.4 自恢复能力测试
测试方法：1、将设备断电然后再重新上电，观察设备是否自动恢复通信连接；
测试结果：1、设备重新上电后，通讯口均会自动恢复正常通信，并且设备默认接收主口的控制指令。
4、结论
无锡市兴洲仪器仪表有限公司生产的IDAS-9000系列智能数据采集网络利用单网PROFIBUS-DP接口直接与Ovation系统的单网DP通信卡相连，利用Ovation自带组态软件进行组态并将数据点组态分配。经过测试，此设备数据传输正常，执行机构的参数设置需在就地通过拨码开关进行修改和设置地址。设备支持PROFIBUS DP V0数据。
测试单位：西安热工研究院西热控制技术有限公司
测试： 张 晨
校核： 李 亚 都
批准： 宋 美 艳
日期：
