SFD-1002、SFD-1002J型电动操作器
|
|
|
 |
|
SF1002型电动操作器 |
|
|
|
SFD-1002J电动操作器 |
|
 |
|
|
SFD-1002型电动操作器是电动单元组合仪表中的辅助单元仪表。与其它仪表配合可实现自动调节和手动控制工作状态，并由“自动→手动”或由“手动→自动”工况的无扰动切换。在自动调节或手动操作时有调节单元和阀位开关指示。对自动调节系统可实现“中途限位”。
操作器分为：SFD-1002型（原DFD-05型）
SFD-1002/1型（原DFD-09型）
SFD-1002/2型（原DFD-07型）
技术参数和性能：
调节器输入信号：Ⅱ型0～10mA Ⅲ型4～20mA·DC
位置反馈信号输入：Ⅱ型0～10mA Ⅲ型4～20mA·DC
跟踪电压输出：Ⅱ型0～10V Ⅲ型1～5V·DC
开关触点容量：220V，5A
上下限位：上限 Ⅱ型5～10mA Ⅲ型12～20mA·DC
下限
Ⅱ型0.3～5mA Ⅲ型4～12mA·DC
电源电压：220V 50Hz
环境温度：0～+50℃
环境湿度：10～70％
|
型 号 |
SFD-1002
（DFD-05） |
SFD-1002/1
（DFD-09） |
SFD-1002/2
（DFD-07） |
备注 |
| 外形尺寸 |
80×80×250 |
80×160×265 |
|
|
开孔尺寸 |
75+1×75+1 |
75+1×152+1 |
| 仪表重量 |
1Kg |
|
|

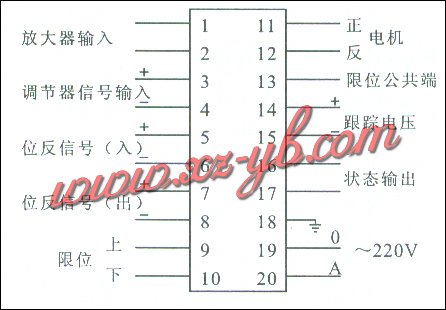

对外接线端子： |
|
 |
|
注：SDF-1002、SFD-1002/1型操作器不接9、10、13端子。 |
|
|
|
 |
|
|

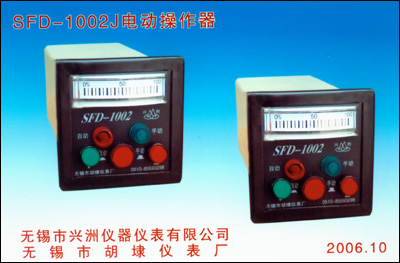

SFD-1002J型(手操器)电动操作器主要实现手动操作控制电动执行机构以满足控制系统的不同要求，可实现“中途限位”。
结构简单，操作方便。
操作器分为：SFD-1002J型
SFD-1002J/1型（带“中途限位”）
SFD-1002J/2型（带“中途限位”）
技术参数和性能：
阀位指示：Ⅱ型0～10mA Ⅲ型4～20mA·DC
开关触点容量：220V AC，5A
上下限位：上限 Ⅱ型5～10mA Ⅲ型12～20mA·DC
下限
Ⅱ型0.3～5mA Ⅲ型4～12mA·DC
电源电压：220V 50Hz
环境温度：0～+50℃
环境湿度：10～70％
|
型 号 |
SFD-1002J |
SFD-1002J/1 |
SFD-1002J/2 |
| 外形尺寸 |
80×80×200 |
80×160×265 |
80×120×290 |
|
开孔尺寸 |
75+1×75+1 |
75+1×152+1 |
75+1×113+1 |
| 仪表重量 |
1Kg |
| 备
注 |
|
带“中途限位”加X |
如：SFD-1002JX/1
对外接线端子：
SFD1002J型端子接线图
SFD-1002J/1.2型端子接线图 |
|
|
