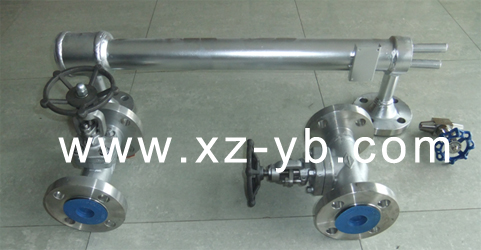

侧装型FP-6.4B双室平衡容器 |
|
介质：水，
工作温度：235℃，
工作压力：3.0MPa，
法兰连接规格：WN
DN40PN63 M面HG/20592-2009，
法兰中心距：L=800mm，材质：304#,
带根部阀（进口M/出口FM，法兰连接尺寸按HG/20592-2009，PN6.3DN40，
带排污阀，DN20PN6.4MPa |
|
 |
|
应用在徐州伟天化工有限公司、广东湛化集团、南京扬子江石化等。 |
|
|
|
FP-6.4B双室平衡容器 |
|
 |
|
|
|
技术参数：L=600mm，温度：178度，
压力：0.8MPa，材质：304#
应用在河北旭隆化工有限公司 |
|
|
|
FP-64-系列单、双室平衡容器 |
|
 |
测量开口容器或低压容器的液位时，采用单层平衡容器
测量锅炉水鼓水位时，采用双层平衡容器
用途：
双层平衡容器与水位指示器或者差压变送器配套使用，可以在锅炉启、停炉过程中及正常运行情况下，对汽包水位进行监控，并对外输出水位变化时的压差（AP）信号，保证锅炉安全运行。
结构特点：
双层平衡容器由管于（Φ16×3），弯管（Φ16×3），水杯、漏斗等组成，由于饱和蒸汽同时对管子和弯管加热，正压补偿管内水的重度，在任何情况下都近似等于相应汽包压力下饱和水的重度。同时由于正确的选用正压补偿管的高度不管汽包内压力如何变化，正压补偿管的压力与负压管的压力变化值均相等。因此，平衡容器所产生的压差不变。而低端水位表指示的水位也不变。另外由于平衡容器引出相等的一段正、负压管内水的温度，虽然受汽包压力机和室温变化的影响，但它们的变化是相等的，所以对平衡容器产生的压差没有影响。
型号及使用范围：
|
|
型 号 |
名 称 |
使用范围 |
| FP-6.4A |
单层平衡器 |
压力≤6.4MPa |
|
FP-20A |
单层平衡器 |
压力≤20.0MPa |
| FP-32A |
单层平衡器 |
压力≤32.0MPa |
|
FP-6.4B |
双层平衡器 |
压力≤6.4MPa |
| |
|
|

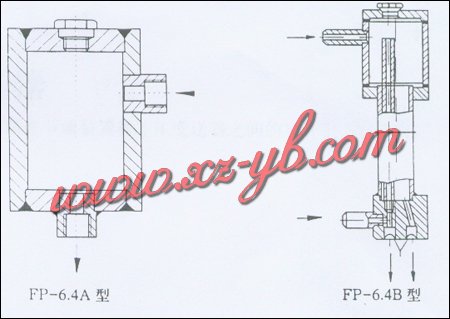

组件结构形式： |
|
 |
|
|
|

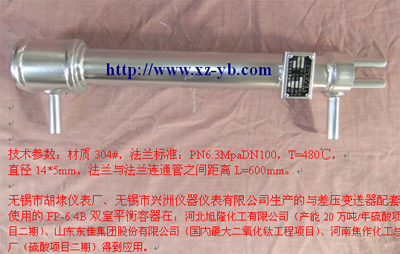

FP-6.4B双室平衡容器 |
|
 |
FP-6.4B型双室平衡容器技术参数：材质304#，法兰标准：PN6.3MpaDN100，T=480℃，直径14*5mm，法兰与法兰连通管之间距离L=600mm。
无锡市胡埭仪表厂、无锡市兴洲仪器仪表有限公司生产的与差压变送器配套使用的FP-6.4B双室平衡容器在：河北旭隆化工有限公司（产能20万吨/年硫酸项目二期）、山东东佳集团股份有限公司（国内*大二氧化钛工程项目）、河南焦作化工总厂（硫酸项目二期）得到应用。 |
|
|
|
FP-25A单室平衡容器 |
|
 |
 |
|
FP-25A单室平衡容器，PN≤25MPa
T:380℃。
无锡市胡埭（dai）仪表厂，无锡市兴洲仪器仪表有限公司制造的FP-25A超高压、超高温单室平衡容器应用在内蒙古京科发电有限公司二期2×1000mw发电机组上。 |
|
|
|
无锡市胡埭（dai）仪表厂制造的FP-25B型双室平衡容器应用在甘肃兰州环保发电有限公司 |
 |
 |
|
|
 |
 |
|
|
|
客户订货要求：
1.平衡容器要按JB1610《锅炉集箱制造技术条件》制造和验收。
2. 制造企业要通过ISO9001**质量体系认证。无锡市胡埭(dai)仪表厂在2006年5月29日通过ISO9001质量管理体系认证，证书编号：05309Q10294R1S。
客户技术参数：
1.FP-25B型双室平衡容器
2.中心距离：L=440mm
3.PN:16MPa
4.配套针型阀：J23W-160P PN8
5.高压截止阀：J41W/DN25/PN25 WCB
6.QFF3-160/DN8三阀组
7.适用饱和温度/过热蒸温度
8.接口形式：法兰连接/焊接 |
|
|
|
FP-6.4B-SXG双向引管双室平衡容器 |
|
|
|
 |
 |
|
|
|
客户订货要求：
1.双室平衡容器要按JB1610《锅炉集箱制造技术要求》制造及验收。
2.制造企业必须要通过ISO-9001**质量认证。
3.制造企业资质要有市级以上颁发的计量合格确认单位证书。
4.除用户技术图纸注明要求外，其余所有角焊缝均采用周围连续焊，具焊缝高度等于较厚件厚度。
5.平衡容器适用于锅炉额定蒸汽压力。
6.平衡容器制造成产品，出位前要进行加压试验，压力位PS=客户定值的1.5～2倍。
无锡市胡埭（dai）仪表厂、无锡市兴洲仪器仪表有限公司制造的FP-6.4B-SXG双向引管双室平衡容器在全国锅炉企业（公司、厂）得到配套：无锡锅炉、常州锅炉、太原锅炉、四川锅炉、上海锅炉、杭州锅炉、广东锅炉、西安锅炉……得到配套应用。配套应用质量得到保证，使用效果良好。全国锅炉厂家配套选用应用在国内外工程上得到很好的使用，博得锅炉行业的工程师们一致好评。 |
|
|
