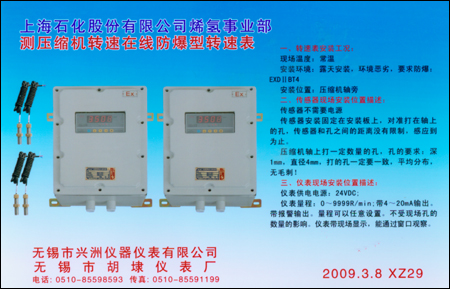

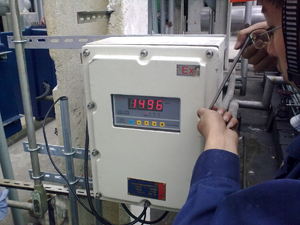

测压缩机转速在线防爆型转速表应用在上海石化股份有限公司烯氢事业部。 一、转速表安装工况：
现场温度：常温
安装环境：露天安装，环境恶劣，要求防爆：EXDIIBT4
安装位置：压缩机轴旁
二、传感器现场安装位置描述：
传感器不需要电源
传感器安装固定在安装板上，对准打在轴上的孔，传感器和孔之间的距离没有限制，感应到为止。
压缩机轴上打一定数量的孔，孔的要求：深1mm，直径4mm，打的孔一定要一致、平均分布、无毛刺！
三、仪表安装现场位置描述：
仪表供电电源：24VDC；
仪表量程：0-9999r/min，带4~20mA输出，带报警输出。量程可以任意设置，不受现场孔的数量的影响。仪表带现场显示，能通过窗口观察。
SZC-07型高转速高性能智能转速表
无锡市兴洲仪器仪表有限公司研制、制造的SZC-07型高转速高性能智能转速表在船舶上应用：江苏金油船舶公司。
无锡市兴洲仪器仪表有限公司研制、制造的SZC-07型高转速高性能智能转速表与江苏金油船舶公司的船配套出厂。
江苏金油船舶公司对SZC-07型高转速高性能智能转速表的具体技术要求：
（1）测量范围为：0-38000rpm/vmax; 实际工作转速为：20000rpm/v。
（2）要具有报警功能：上限、上上限任意设定。
（3）具有电流输出：4-20mA（DC）。
（4）计算机接口上输出：RS-485。
（5）可要显示*大转速值及到达的时间。
（6）供电电源：220V·AC/50HZ，电源消耗：4W；环境为：0-50℃.
（7）仪表开孔为：152×76m/m（宽×高）。
（8）测量精度：±1转/分。
（9）具有报警继电器输出容量：250V·AC·7A。负载能力：0-750Ω。
（10）齿数可任意设置：0-200齿。
（11）可显示和存贮当前转速值和当前时间。
（12）配套传感器：螺纹为m12×1.5m/m;螺纹长度为：100-110m/m，耐油型：导线长度为10米。
SZC-07型高转速高性能智能转速表应用有两种:一种为防爆型，另一种为非防爆型。

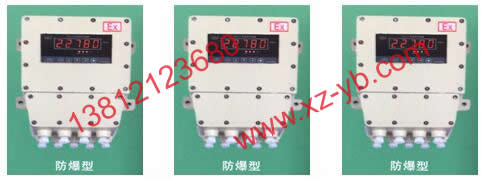

SZC-07型防爆智能转速表（高转速、高性能）

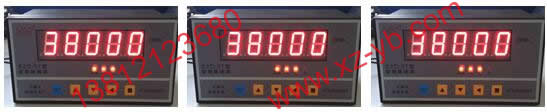

SZC-07型高转速、高性能智能转速表

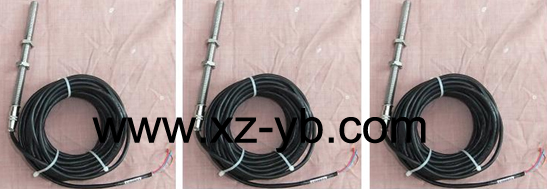

XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器（检测宽范围转速传感器）
无锡市胡埭（dai）仪表厂制造的XZCB-03-160-M12×1.5-Ⅲ-XC-G型磁电式转速传感器配套本厂制造的SZC-07型智能转速表上（高转速范围：0-99999rpm），应用配套在江苏金油船舶公司的船上配套出厂。
用户要求：转速测量范围：60rpm-75000rpm;常用范围20000rpm-60000rpm与传感器、转速表匹配，采用可拆卸航空插头连接。选用SZC-07型智能转速表。
用户要求：用于两齿型测速盘，转速范围为：60rpm-75000rpm，螺杆尺寸长度：150-160mm带两颗螺母与转速表连接采用航空插头，信号线采用金属带屏蔽，高抗强度，高抗干扰屏蔽信号电缆，长度为10米。
工作周期：长期连续。
|
